Produktdetails:
Zahlung und Versand AGB:
|
Materialien: | Rostfreies Stell und Prozessrubin | Funktion: | Schützen Sie Emaillieren-Draht |
---|---|---|---|
Rauheit der Bohrung: | über Ra0.025 | Polnisch: | Präzisions-Reiben |
Arbeits-Grenze: | d1>0.3mm | Ruby Nozzle Roughness der Bohrung: | Ra 0,1 |
HS-Code: | 8479909090 | Passend für Gebrauch: | Draht-Wicklung der feinen Spule und der dünnen Spule |
Ruby Nozzle Weight: | 40 PCS 0.5kg | Ruby Nozzle Price: | Fabrik direkt |
Höhepunkt: | Selbstspulen-Wicklungs-Düse,Wickelnde Nadel-Edelstahl-Düse,Drahtführung Ruby Nozzle |
Wir stellen die wickelnde Düse für die Spulen-Wickelmaschinen her. Eine glatte Geometrie
vom inneren Loch zur Spitze wird für die Vermeidung des Schadens des Wickeldrahts angefordert.
Kundenspezifische Konfigurationen im Entwerfen und in der Herstellung der wickelnden Düse sind auch
untergebracht.

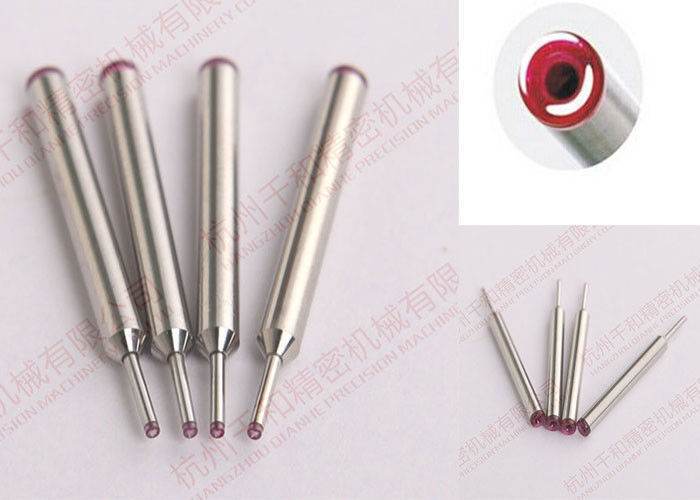

Beschreibung Düsen-Diamantdüse der Wickelmaschine der Rubin gespitzten (wickelnde Düse)
Ruby Nozzles nennen auch Drahtführungsrohre, Drahtführungsösen, Drahtführungsnadeln. Sie wird auf Spule verwendet
Wickelmaschinen und Kabelmaschinen für Draht guide.it wird vom Edelstahl und vom Rubin hergestellt
durch die genaue Verarbeitung und Kombination. Die Starrheit des Rubins ist oben als gerade 9 und ist gerade
kleiner als der des Diamanten. Karminroter gespitzter Spulenwicklungs-Düsenführer ist ein einzelner Kristall und kann sein
gemacht mit hoher Helligkeit und Reinlichkeit. Er kann den kontinuierlichen Farbschicht- und Heidekrautausdruck effektiv schützen
Arbeit. Bei der Anwendung es mit sehr niedrigem Schaden für den emaillierten Draht. Kombiniert mit guter Härte
Eigenschaften des Edelstahls, fein verarbeitete Mosaikkombination, mehr als zweimal Lebenszeit
als die Hartmetalldüse in der gleichen Umweltanwendung.
Schlüsselvorteile der karminroten gespitzten Spulen-Wicklungs-Düse:
1) Hohe Verschleißfestigkeit
Dieses wird durch die Materialauswahl für die besitzenden Abnutzungselemente zugesichert. Härte-Wert
1800 | 2200Vickers oder 3times das vom Fall Stahl. Körpermaterial ist rostfrei
Stahl für strukturelle Unterstützungen, nicht Abnutzunglager.
2) Kratzer-Prüfen
Beseitigen Sie Drahtisolierungs-Filmschaden, niedrige Abriebfestigkeit, stabile Drahtspannung.
Draht-leitende Oberflächen sind der Spiegel, der durch Diamanteinhüllung zu einer Oberflächenrauigkeit von beendet wird
2 -4 Mikrozoll Ra oder bessere, materielle Erlaubnis.
3) Gradlinigkeit und Steifheit
Gradlinigkeit und Steifheit werden durch den Drahtausgang definiert, der konzentrisch und unbeugsam ist
in Bezug auf die findene Düse?. In den einfachen Ausdrücken sollte der Draht von der Düse herausnehmen
konzentrisch zur Lokalisierung? Zu innerhalb 0,02 Millimeter mit oder ohne Last. Ein geometrisches
charakteristische Darstellung wird am oberen links gezeigt. Konzentrizität bis innerhalb 0.01mm.
4) genaue Ausgangs-Radien
Weil der Ausgangs-Radien der Spulenwicklungs-Düse den Winkel des Drahtausganges von einem regelt
Spule zum folgenden, sollte es zu +/- 0,025 Millimeter überwacht werden. Dieses wird durch digitales getan
Maß, gezeigt am oberen Recht.
Spezifikation und Beschreibung:
Größen-Liste:
Part.No. | Modell | Spezifikationen (Millimeter) | |||||
L | L1 | D | D1 | d1 | d2 | ||
1 | TB0403-2008-1505 | 15 | 5 | 2,0 | 0,8 | 0,3 | 0,4 |
2 | TB0403-2008-3007 | 30 | 7 | 2,0 | 0,8 | 0,3 | 0,4 |
3 | TB0403-2508-1505 | 15 | 5 | 2,5 | 0,8 | 0,3 | 0,4 |
4 | TB0403-2010-3510 | 35 | 10 | 2,0 | 1,0 | 0,3 | 0,4 |
5 | TB0403-3010-1505 | 15 | 5 | 3,0 | 1,0 | 0,3 | 0,4 |
6 | TB0403-3008-2504 | 25 | 4 | 3,0 | 0,8 | 0,3 | 0,4 |
7 | TB0403-3008-3007 | 30 | 7 | 3,0 | 0,8 | 0,3 | 0,4 |
8 | TB0403-3010-3015 | 30 | 15 | 3,0 | 1,0 | 0,3 | 0,4 |
9 | TB0403-3010-4510 | 45 | 10 | 3,0 | 1,0 | 0,3 | 0,4 |
10 | TB0605-3010-3005 | 30 | 5 | 3,0 | 1,0 | 0,5 | 0,6 |
11 | TB0605-3012-3010 | 30 | 10 | 3,0 | 1,2 | 0,5 | 0,6 |
12 | TB0605-3015-1505 | 15 | 5 | 3,0 | 1,5 | 0,5 | 0,6 |
13 | TB0605-4020-3010 | 30 | 10 | 4,0 | 2,0 | 0,5 | 0,6 |
14 | TB0505-3015-3015 | 30 | 15 | 3,0 | 1,5 | 0,5 | 0,5 |
15 | TB0806-3015-3010 | 30 | 15 | 3,0 | 1,5 | 0,6 | 0,8 |
16 | TB0806-2018-3507 | 35 | 7 | 2,0 | 1,8 | 0,6 | 0,8 |
17 | TB0806-3015-3008 | 30 | 8 | 3,0 | 1,5 | 0,6 | 0,8 |
18 | TB1008-4020-1505 | 15 | 5 | 4,0 | 2,0 | 0,8 | 1,0 |
19 | TB0808-3000-4500 | 45 | * | 3,0 | * | 0,8 | 0,8 |
20 | TB0808-3015-1409P | 14 | 9 | 3,0 | 1,5 | 0,8 | 0,8 |
Bildshow:
Vorteil unserer Spulenwicklungsmithelfer
Wicklungsmithelfer der Spule 1.Precise wie Drahtführungsflaschenzug, magnetischer Dämpfer,
elektrische Bremse und Düsen.
Preis 2.Competitive
Qualität 3.Excellent des Spannungsgerätes und -mithelfer
Geschwindigkeit des Warte 4.Fast
Technikteam des Spanners 5.Professional
Kundendienst 6.Good
