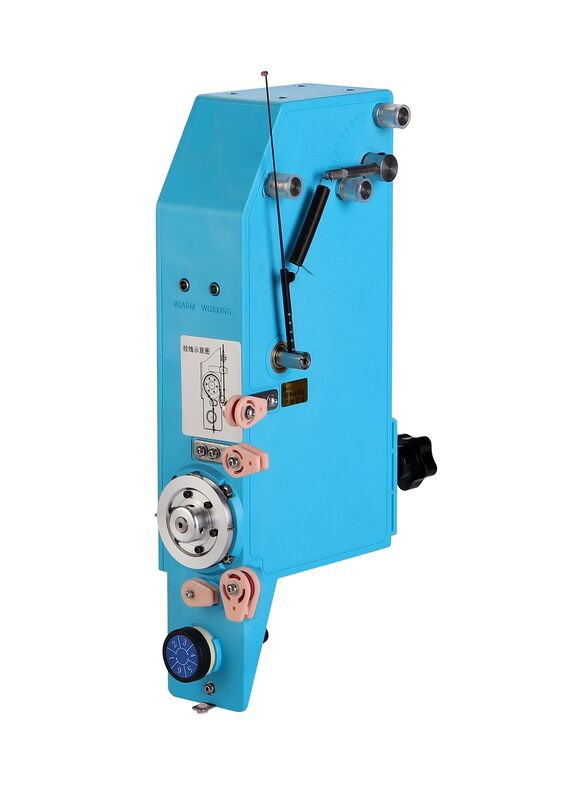

Dauermagnet synchroner Servomotor Spannungsdraht 0,02-0,3 mm

Aktive Leitungszufuhr und geschlossene Schleife

NHE stellt die Spannungsmittel von bester Qualität zur Verfügung.

Unsere Servo-Spannungsserie (SF/STD/SFQ) verfügt über eine aktive Drahtzufuhr und eine geschlossene Schleifensteuerung, um Drahtbruch zu vermeiden.

Kompatibel mit 0,02 mm bis 1,5 mm Draht, geeignet für automatische Hochgeschwindigkeitswicklungen.

Produktübersicht: Das Herz der Präzisionswicklung

Warum empfiehlt NHE Servospannungen?

Als Hersteller von Ersatzteilen für Wickelmaschinen wissen wir, dass Spannungsstabilität der Schlüssel zur Qualität ist.

Traditionelle mechanische oder magnetische Spannungen beruhen auf passiver Reibung, die häufig zu Drahtbruch führt

oder Verformungen, insbesondere bei feinen Drähten.

Die NHE-Servo-Spannungsserie verwendet ein aktives Drahtzuführsystem.

Eingebauter Gleichstrom-Servomotor: Füttert automatisch den Draht basierend auf der Wicklungsgeschwindigkeit.

Rückkopplung in geschlossenem Kreislauf: Echtzeitüberwachung sorgt dafür, dass die Spannung konstant bleibt.

ob die Maschine beschleunigt, verlangsamt oder mit konstanter Geschwindigkeit läuft.

Das Ergebnis: Kein Drahtbruch, präzise Spulenmaße und höhere Effizienz.

• mit einer Leistung von mehr als 1000 W
• Hochpräzisionscoder
• Dauerspannung-Aktivdrahtzufuhr und automatische Nachfolge
• Einstufige Spannungsregelung
• Kabelbruch- und Fehlerwarnsignal
• Stark, effizient und energiesparend

Funktionelle Parameter der Servospannung der Baureihe SF600 (Tabelle 1)

Spannungsarm- und Spannungsfederwahlparametertabelle (Tabelle 2)

• Die Standardkonfiguration besteht aus einer Spannungsstange und einer entsprechenden Spannungsfeder.
• Entsprechend dem Spannungsbereich wählen Sie einen geeigneten Spannungsstab und seine entsprechende Feder aus.

Bildanzeige:

Häufig gestellte Fragen (FAQ)

F1:Was ist der Hauptvorteil vonmit einer Leistung von mehr als 1000 WÜber Magnetische Spannungsanlagen?

A:Magnetische Spannungen beruhen auf passiver Reibung (Bremsung), die bei Veränderungen der Wickelgeschwindigkeit Spannungsschwankungen verursacht.NHEServo-Spannmaschinen verwenden eineaktive DrahtzuführsystemeEs passt die Drehzahl automatisch an die Wickelmaschine an und sorgt für eine konstante Spannung auch bei schneller Beschleunigung oder Verzögerung.Dies ist von entscheidender Bedeutung, um Bruch in feinen Drähten zu verhindern (< 0.1 mm).

Q2: Was ist das?Wie kann ich zwischen denSF (einfach) und STD (zweimal)?

A:Wählen Sie SF-Serie: Für die Standard-Spulenwicklung, bei der die Spannung konstant bleibt.

Wählen Sie STD (Dual-Stage) Serie: Wenn Ihr Prozess erfordert, dass der Draht um den Endklemm mit hoher Geschwindigkeit gewickelt wird.Sie können eine höhere Spannung für die Nadel Umhüllung (um eine enge Verbindung zu gewährleisten) und eine niedrigere Spannung für die Haupt-Spule Körper (um Bruch zu verhindern), die automatisch über dieE/A-Signal.

F3:Ist es schwierig, diese Spannungen auf meine vorhandene Wickelmaschine zu installieren?

A:Die Installation ist einfach. Sie müssen lediglich eine Gleichspannung von 24 V/48 V bereitstellen und zwei Signalleitungen (Ready/Alarm) anschließen.Detailliertes DrahtbildundEnglischsprachiges Handbuchmit jeder Einheit, um Ihre Ingenieure zu führen.

Q4:Muss ichKalibrieren des Spannungsgeräts?

A:Ja, für höchste Präzision empfehlen wir eine"Nullkalibrierung" (Null)bei der Installation eines neuen Spannungsarms oder einer neuen Feder.

Die SF/SFQ-Serie verfügt über einen einfachen Menüknopf oder eine einfache Taste, um das automatische Nullsetzen in Sekunden durchzuführen.

F5:Was geschieht, wenn dieKabelbrüchewährend des Wickelns?

A:Die Spannungsanlage hat eine eingebauteAlarm für Drahtbruch.Wenn der Spannungsarm unter den Grenzwinkel fällt (was auf eine Pause oder eine leere Spule hinweist),

Der Spannvorrichtung wird sofort ein Stoppsignal an Ihre Wickelmaschine gesendet, um die Herstellung defekter Teile zu verhindern.

Frage 6:Wie oft sollte ich den Spannungsarm und die Feder austauschen?

A:Dies hängt von der Nutzungsintensität ab.

SpannungsfederWir empfehlen, die Elastizität alle 6 Monate zu überprüfen.

Wollfelder und Keramik-Augen: Dies sind Verschleißteile. Überprüfen Sie sie monatlich und ersetzen Sie sie, wenn sie Anzeichen von Rillen oder Verschleiß aufweisen, um die Drahtisolierung zu schützen. QIANHE lagert alle diese Ersatzteile für eine schnelle Lieferung.

F7:Kann ich einen Spannungsgerät für verschiedene Drahtgrößen verwenden?

A:Ja, aber...innerhalb eines BereichsWenn Sie von 0,05 mm Draht (niedrige Spannung) auf 0,25 mm Draht (hohe Spannung) wechseln, müssen Sie möglicherweise die Spannungsfeder auf eine steifere ändern, um die Stabilität zu erhalten.Wir bieten für diesen Zweck ein vollständiges Frühlingskit (T1-T19) an..

F8:Warum zeigt der Spannungsgerät einen Fehlercode an?

A: Die LED-Anzeige auf SFQ/SFW-Modellen bietet Echtzeitdiagnostik. Die gängigen Codes sind "Überstrom", "Übergeschwindigkeit" oder "Limit Position Error". Bitte beachten Sie das von QIANHE bereitgestellte Benutzerhandbuch,oder kontaktieren Sie unser Support-Team für eine schnelle Lösung.
